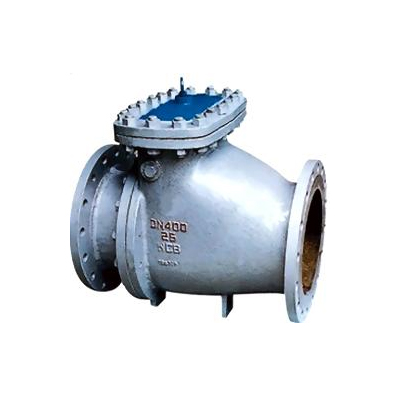

国标排渣止回阀PH44H

0-0

下一个

上一个

上一页

下一页

国标排渣止回阀PH44H

更新时间：国标排渣止回阀PH44H

已被浏览：次

详细介绍

国标排渣止回阀用于输送水混合物介质的管路上作为止回装置。

主要性能规范：

型号	公称压力PN/MPa	试验压力/MPa		工作温度/℃	工作压力/MPa	适用介质
		壳体	密封
PH44H-10C	1.0	1.5	1.1	≤200	1.0	灰渣混合物
PH44H-16C	1.6	2.4	1.76		1.6
PH44H -25	2.5	3.8	2.8		2.5

主要尺寸及重量：

型号	公称通径 DN（mm）	主要尺寸（mm）								重量（Kg）
型号	公称通径 DN（mm）	L	D	D1	D2	Z-φd	b	f	H	重量（Kg）
PH44H-10C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20	3	270	63
	150	356	285	240	212	8-φ22	22		290	120
	200	495	340	295	268	8-φ22	22		345	200
	250	622	395	350	320	12-φ22	24		412	250
	300	698	445	400	370	12-φ22	26		468	320
	350	787	505	460	430	16-φ22	28	4	524	400
	400	900	565	515	482	16-φ26	30		600	517
	450	918	615	565	532	20-φ26	32		670	610
	500	978	670	620	585	20-φ26	34		750	705
PH44H-16C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20		270	63
	150	356	285	240	212	8-φ22	24		290	130
	200	495	340	295	268	12-φ22	24		345	210
	250	622	405	355	320	12-φ26	26		412	260
	300	698	460	410	370	12-φ26	28	4	468	330
	350	787	520	470	429	16-φ26	30		524	415
	400	900	580	525	480	16-φ30	32		600	532
	450	918	640	585	548	20-φ30	34		670	625
	500	978	715	650	609	20-φ30	36		750	720
PH44H-25	80	318	200	160	132	8-φ18	24	3	260	48
	100	356	235	190	156	8-φ22	24		270	65
	150	444	300	250	212	8-φ26	28		290	140
	200	535	360	310	278	8-φ26	30	4	345	230
	250	622	425	370	335	8-φ26	32		412	280
	300	711	485	430	390	8-φ30	34		648	350
	350	838	555	490	450	8-φ33	38		524	440
	400	864	620	550	505	8-φ36	40		600	550
	450	978	670	600	555	8-φ36	42		670	650
	500	1016	730	660	615	8-φ36	44		750	745
